膜结构的分类

膜结构的分类

膜结构的分类

按支承分类

膜结构按支承条件分类为:柔性支承结构体系、刚性支承结构体系、混合支承结构体系。

按结构分类

膜结构按结构可分为:骨格式膜结构、张拉式膜结构、充气式膜结构。


膜结构建筑形式的分类:

从结构上分可分为:骨架式膜结构,张拉式膜结构,

充气式膜结构3种形式


1.骨架式膜结构(Frame Supported Structure)

以钢构或是集成材构成的屋顶骨架,在其上方张拉膜材的构造形式,下部支撑结构安定性高,因屋顶造型比较单纯,开口部不易受限制,且经济效益高等特点,广泛适用于任何大,小规模的空间。

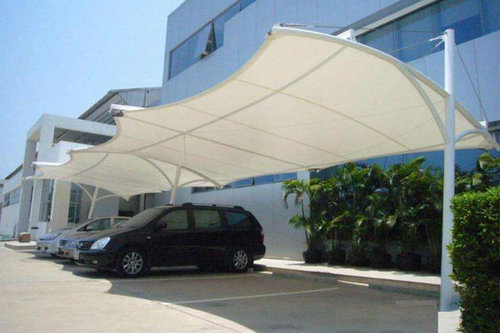

2.张拉式膜结构(Tension Suspension Structure)

以膜材、钢索及支柱构成,利用钢索与支柱在膜材中导入张力以达安 定的形式。除了可实践具创意,创新且美观的造型外,也是能展现膜结 构精神的构造形式. 大型跨距空间也多采用以钢索与压缩材构成钢索网来支撑上部膜材的形式。因施工精度要求]高,结构性能强,且具丰 富的表现力,所以造价略高于骨架式膜结构。


3.充气式膜结构(Pneumatic Structure)

充气式膜结构是将膜材固定于屋顶结构周边,利用送风系统让室内气压上升到一定压力后,使屋顶内外产生压力差,以抵抗外力,因利用气压来支 撑,及钢索作为辅助材,无需任何梁,柱支撑,可得更大的空间,施工快捷,经济效益高,但需维持进行24小时送风机运转,在持续运行及机器维护费用的成本上较高。



膜材分类

A类

A类好,以玻璃纤维织物为基材涂PTFE(膜材)而成;

B类

B类次之,以玻璃纤维织物为基材涂PVC而成;

C类

C类是三类中次的,以聚酯(涤纶)织物为基材涂PVC而成。


按涂层材料分,有聚四氟乙烯(PTFE)、聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)、聚氯乙烯(PVC)、聚氨酯(PU)、橡胶等,它的寿命因不同的表面涂层而异,一般可达12—50年。



PTFE

PTFE膜材是在超细玻璃纤维织物上涂以聚四氟乙烯树脂而成的材料。这种膜材有较好的焊接性能,有优良的抗紫外线、抗老化性能和阻燃性能。另外,其防污自洁性是所有建筑膜材中好的,但柔韧性差,施工较困难,成本也十分惊人。


在盖格公司领导下,美国的杜邦公司、康宁玻纤公司、贝尔德建筑公司、化纤织布公司共同开发膜材。其加工方法是把玻纤织物多次快速放入特氟隆熔体中,使织物两面皆有均匀的特氟隆涂层,使PTFE膜正式诞生。此后膜结构正式在美国风行,许多学者对膜结构进行了深入的研究。20年后跟踪检测结果表明,这种膜材的力学性能与化学稳定性指标只下降了20%~30%,颜色也几乎没变,膜的表层光滑,具有弹性,大气中的灰尘、化学物质微粒很难附着与渗透,经雨水冲刷建筑膜可恢复其原有的清洁面层与透光性,这足以显示出PTFE膜材的强大生命力和广阔的市场前景。国外对这种膜材的开发和应用比较成熟,生产厂家也很多,如德国Mehler公司、Verseidag公司,日本Taiyoko-gyo公司、中兴化成工业株式会社、美国Chemfab公司、沙特阿拉伯ObeiKan公司等。

玻纤PVC

这种膜材开发和应用得比较早,通常规定PVC涂层在玻璃纤维织物经纬线交点上的厚度不能少于0.2mm,一般涂层不会太厚,达到使用要求即可。


为提高PVC本身耐老化性能,涂层时常常加入一些光、热稳定剂,浅色透明产品宜加一定量的紫外吸收剂,深色产品常加炭黑做稳定剂。另外对PVC的表面处理还有很多方法,可在PVC上层压一层很薄的金属薄膜或喷射铝雾,用云母或石英来防止表面发粘和沾污。

玻纤有机硅树脂

有机硅树脂具有优异的耐高低温、拒水、抗氧化等特点,该膜材具有高的抗拉强度和弹性模量,另外还具有良好的透光性。美国欧文斯克宁公司开发的Vestar膜材就采用这种树脂对玻璃纤维布涂覆而制成的,这种膜材应用的不多,生产厂家也较少。

玻纤合成橡胶

合成橡胶(如丁腈橡胶,氯丁橡胶)韧性好,对阳光、臭氧、热老化稳定,具有突出的耐磨损性、耐化学性和阻燃性,可达到半透明状态,但由于容易发黄,故一般用于深色涂层。膨化PTFE建筑膜材。
